Betätigungsvarianten
Durch die Erweiterung der Reihenklemmenfamilie TOPJOB® S kann nun aus drei Betätigungsvarianten gewählt werden: Hebel , Drücker oder Betätigungsöffnung.
Vorteile:
- Hebel: Alle Leiterarten können einfach und intuitiv per Hand angeschlossen und gelöst werden.
- Drücker: Zum Öffnen der Klemmstelle durch den Drücker kann das Betätigungswerkzeug frei gewählt werden.
- Betätigungsöffnung: Betätigungswerkzeug bleibt in der Betätigungsöffnung stecken, bis der Leiteranschluss erfolgt ist.
Durchgangsklemmen
Durchgangsklemmen TOPJOB® S sind als einstöckige, zweistöckige und dreistöckige Varianten erhältlich sowie als Vierstockklemme z. B. für den Motoranschluss.
Vorteile:
- Großer Querschnittsbereich der Einstockklemmen von 0,14 mm2 bis 25 mm2
- Große Übersicht durch mittige Beschriftungsrahmen für eine durchgängige Beschriftung mit mehrzeilig bedruckbaren Beschriftungsstreifen sowie WMB-Beschriftungsschildern
- Für den Einsatz in explosionsgefährdeten Bereichen geeignet: Varianten für Anwendungen Ex i und Ex e
- Varianten mit Zulassung für 800 V gemäß IEC und 600 V gemäß UL
Verteilerklemmen für Potentialverteilungen
Mit den Verteilerklemmen TOPJOB® S lassen sich Potentialverteilungen extrem kompakt auf 9 mm und mit nur einer Klemme umsetzen. Zum Einsatz kommen die Klemmen in Anwendungen, in denen auf kleinstem Raum viele Signale angeschlossen werden müssen, wie in der Fertigungsindustrie, im Marine-, Offshore-Bereich, in der Bahntechnik und der Prozessindustrie.
Vorteile:
- Platzsparend dank kompakter Bauform
- Eingespritzte Kennzeichnung der Leitereinführung für CAE-kompatible Klemmstellenbeschriftung
- Einfache Potentialzuordnung durch unterschiedliche Klemmenfarben: Blau, Grau, Rot und Schwarz
- Die ideale Ergänzung für Netzgeräte und elektronische Sicherungen
- Kombinierbar mit allen Reihenklemmen TOPJOB® S der Serie 2001 sowie dem gesamten Zubehör (Brückern, Beschriftungsstreifen und vieles mehr)
Installationsreihenklemmen
Schützen Sie Ihre Anlagen vor Fehlern und profitieren Sie von noch mehr Wirtschaftlichkeit. Mit unseren Installationsreihenklemmen halbieren Sie Ihren Prüfaufwand in der normativ geforderten Isolationswiderstandmessung in unter anderem feuergefährdeten Bereichen und baulichen Anlagen für Menschenansammlungen.
Vorteile:
- Extrem robust: Klemmen mit höchster Strombelastbarkeit am Markt
- Zeit- und kostensparende Beschriftung: bis zu 3-zeiliger durchgängiger Beschriftungsstreifen
- Realisierung aller Brückungsaufgaben im platzsparenden einspurigen Brückerschacht
- Push-in CAGE CLAMP®: direktes Stecken ein- und mehrdrähtiger Leiter sowie feindrähtiger Leiter mit Aderendhülse

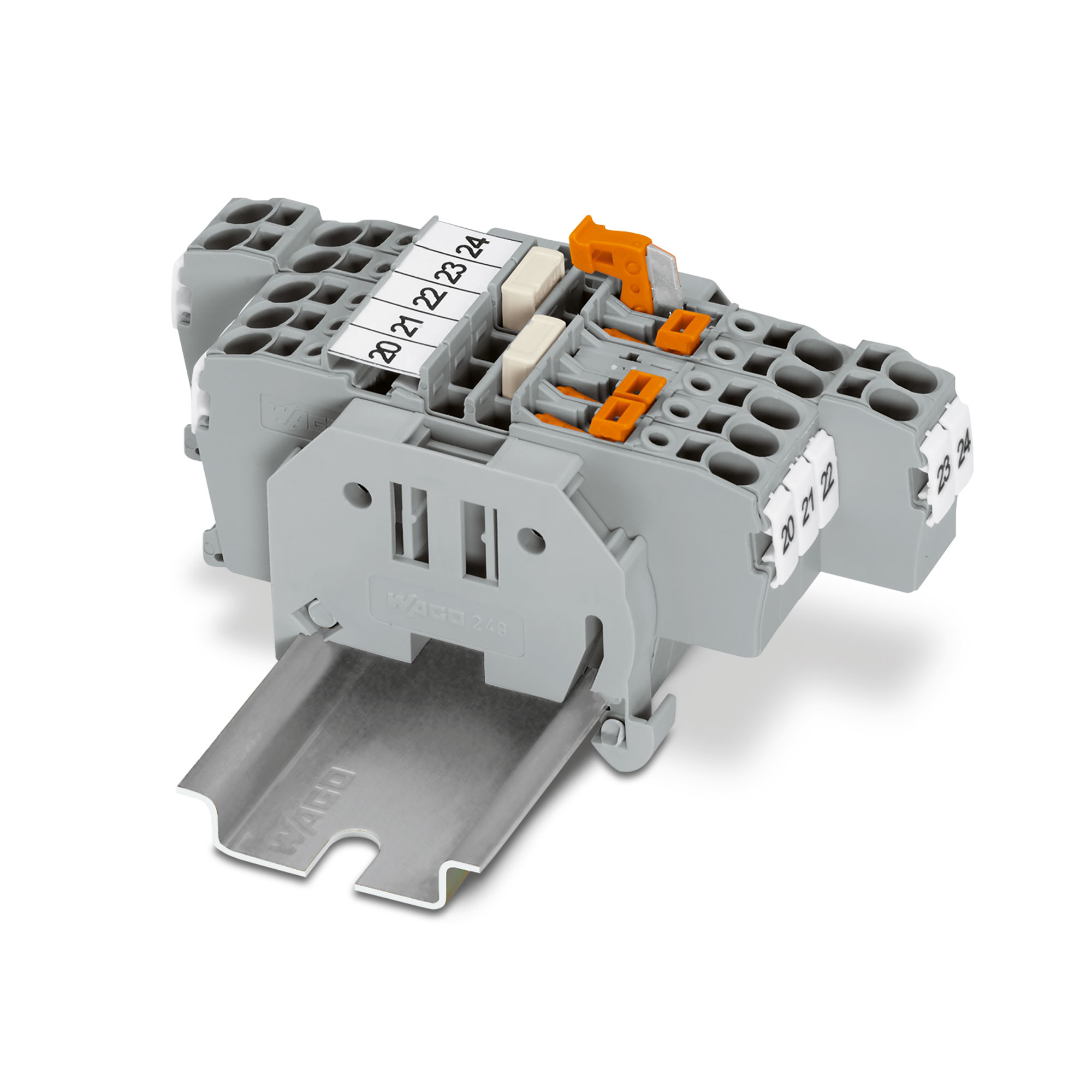

Trenn- und Messklemmen
Mit unseren Trenn- und Messklemmen gelingt Ihnen die sichere und schnelle Auftrennung von Stromkreisen. Die orangefarbenen Trennmesser bzw. Trennstecker liegen zwischen den Leitern und bieten eine gute optische Kontrolle.
Vorteile:
- Alternative Trennmöglichkeiten: mit schwenkbarem Trennmesser und zusätzlicher mechanischer Verriegelung oder mit Trennstecker
- Platz sparen durch Doppelstock-Doppeltrennklemmen: zwei potentialfreie Trennklemmen in zwei Stockwerken
- Servicefreundliche Prüfung auf evtl. Erdschlüsse mittels Erdleiter-Trennklemmen
- Auch für Anwendungen im Bereich der regenerativen Energien mit Spannungen bis DC 1.500 V geeignet (Serie 2006)
- Übersichtlichkeit: Konturengleichheit mit entsprechenden Durchgangsklemmen
- Sichere und wirtschaftliche Realisierung von Schaltungsaufgaben durch vielfältige Brückersysteme
Sicherungsklemmen
Unsere Sicherungsklemmen TOPJOB® S schützen Stromkreise optimal vor Kurzschlüssen und sorgen für ihre Ausfallsicherheit im Anlagenbetrieb. Die Sicherungsklemmen sind für G-Sicherungseinsätze oder für Flachsicherungseinsätze vorgesehen.
Vorteile:
- Klemmen können direkt nebeneinander angereiht werden.
- Einfaches und gefahrloses Auswechseln der Sicherungen
- Wahlweise mit LED-Defektanzeige für schnelles Erkennen defekter Sicherungen
- Sicherungsklemmen können auch durch den Einsatz von Basisklemmen und Sicherungssteckern ohne großen Montage- und Verdrahtungsaufwand erstellt werden.
Strom- und Spannungswandlerklemmen
Die Stromwandlerklemmen bzw. Trenn- und Messklemmen TOPJOB® S wurden für den Einsatz in Stromwandlerschaltungen entwickelt. Sicheres, automatisches Kurzschließen und einfaches Messen sind mit diesen Klemmen möglich.
Vorteile:
- Mit oben liegendem Schaltungsbrückerschacht für den Wandlerkurzschluss
- Intuitive und komfortable Bedienung
- Genaue Anzeige des Schaltzustandes durch offene und gleichzeitig berührungsgeschützte Bauform
- Hohe Funktionalität bei geringen Abmessungen
- Alle Klemmen der Serie 2007 sind für 30 A / 500 V IEC und 300 V UL ausgelegt.
Initiatoren- und Aktorenklemmen
Initiatoren- und Aktorenklemmen TOPJOB® S eignen sich besonders für die Verdrahtung moderner Maschinensteuerungen. Aufgrund der geringen Teilungsbreite können Sie die Klemmen optimal für kleine Klemmenkästen in der dezentralen Peripherie der Anlage sowie für den zentralen Aufbau im Schaltschrank nutzen.
Vorteile:
- Teilungsbreite von nur 3,5 mm pro Sensor: viele Sensoren auf kleinstem Raum
- Brücken mit Standardbrückern ohne Begrenzung in der Polzahl
- Vereinfachte Zuordnung der Potentiale dank farbiger Brücker
- Übersichtlich: mehrzeilig bedruckbarer Beschriftungsstreifen ohne Verdecken des Brückerschachtes
- Gute Lesbarkeit unabhängig von der Einbaulage der Klemmenleiste durch zwei Beschriftungsaufnahmen
- Einfache Zuordnung: Anzeige-LED, Brückung und Beschriftung auch im verdrahteten Zustand sichtbar
Dioden- und LED-Klemmen
Unsere Diodenklemmen sind speziell für den individuellen Aufbau von Diodenschaltungen wie z. B. Lampenprüf- und Sammelstörmeldeschaltungen konzipiert. Mit LED-Klemmen können Überwachungsbaugruppen z. B. für Steuer- und Arbeitsstromkreise aufgebaut werden.
Vorteile:
- Hohe Packungsdichte dank geringer Klemmenbreite von nur 5,2 mm
- Möglicher Aufbau von individuellen Schaltungen durch den Einsatz von Kammbrückern
- Noch mehr Schaltungsmöglichkeiten durch Doppel- und Dreistock-Dioden- und LED-Klemmen
Steckbare Dioden- und LED-Bausteine
Steckbare Dioden- und LED-Bausteine ermöglichen das einfache Erstellen von speziellen Funktionseinheiten ohne zusätzlichen Montage- und Verdrahtungsaufwand. Sie sind in jeweils zwei Grundausführungen verfügbar. Es gibt sie zum einen für Basisklemmen, bei denen sie einfach in die Trennkontakte gesteckt werden. Zum anderen gibt es Varianten, die in Brückerschächte von herkömmlichen Durchgangsklemmen gesetzt werden können. Für den Einsatz auf Basisklemmen gibt es ebenso Leerstecker, die individuell mit Widerständen, Dioden oder anderen Komponenten bestückt werden können.
Vorteile:
- Kein zusätzlicher Montage- und Verdrahtungsaufwand
- Verdrahtungs- und Funktionsebene sind voneinander getrennt.
- Schneller Austausch gegen andere Funktionseinheiten – steckbare Bausteine auf Durchgangsklemmen ermöglichen ein problemloses Nachrüsten bestehender Anlagen.
- Einfaches Konfektionieren von Leersteckern durch Schneidklemmanschluss: Es ist kein Löten erforderlich.
- Beschriftung mit Beschriftungsstreifen oder WMB-Beschriftungsschildern
